Familias logicas TTL y CMOS

Familia logica TTL

ØTTL es la sigla en inglés de transistor-transistor logic, es decir, "lógica transistor a transistor". Es una familia lógica o lo que es lo mismo, una tecnología de construcción de circuitos electrónicos digitales. En los componentes fabricados con tecnología TTL los elementos de entrada y salida del dispositivo son transistores bipolares. las características de la tecnología utilizada, en la familia TTL (Transistor, Transistor Logic), condiciona los parámetros que se describen en sus hojas de características según el fabricante, (aunque es estándar), la resumiré en sólo algunas como que:
Su tensión de alimentación característica se halla comprendida entre los 4'75V y los 5'25V como se ve un rango muy estrecho debido a esto, los niveles lógicos vienen definidos por el rango de tensión comprendida entre 0'2V y 0'8V para el estado L y los 2'4V y Vcc para el estado H.
En algunos casos puede alcanzar poco mas de los 250Mhz.



Esta familia es la primera que surge y aún todavía se utiliza en aplicaciones que requieren dispositivos SSI y MSI. El circuito lógico TTL básico es la compuerta NAND. La familia TTL utiliza como componente principal el transistor bipolar. Como podemos ver en la figura, mediante un arreglo de estos transistores se logran crear distintos circuitos de lógica digital

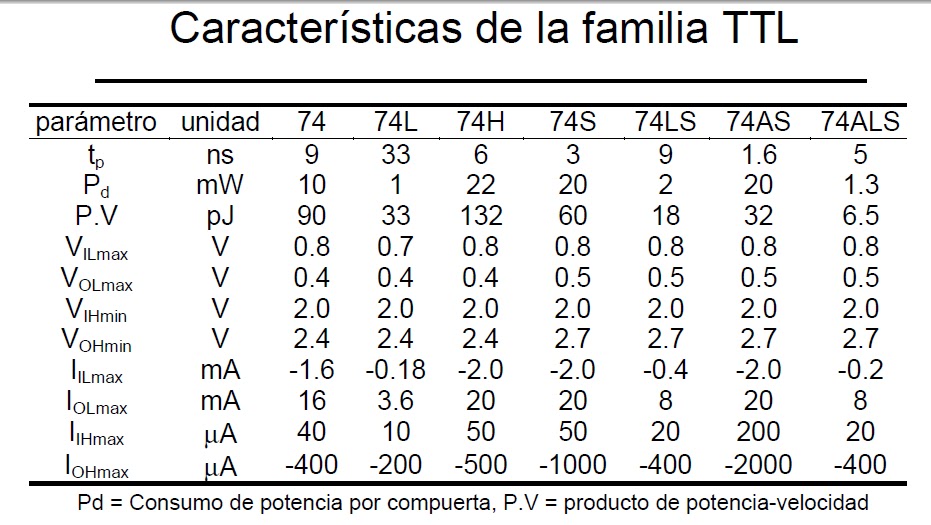

Características de la familia TTL.

ØLa familia lógica transistor-transistor ha sido una de las familias de CI más utilizadas.
ØLos CI de la serie 74 estándar ofrecen una combinación de velocidad y disipación de potencia adecuada a muchas aplicaciones. Los CI de esta serie incluyen una amplia variedad de compuertas, flip-flops y multivibradores monoestables así como registros de corrimiento, contadores, decodificadores, memorias y circuitos aritméticos. La familia 74 cuenta con varias series de dispositivos lógicos TTL(74, 74LS, 74S, etc.).
 Estas series utilizan una fuente de alimentación (Vcc) con voltaje nominal de 5V. Funcionan de manera adecuada en temperaturas ambientales que van de 0° a 70°C.



























Familia logica CMOS

ØExisten varias series en la familia CMOS de circuitos integrados digitales. La serie 4000 que fue introducida por RCA y la serie 14000 por Motorola, estas fueron las primeras series CMOS. La serie 74C que su característica principal es que es compatible terminal por terminal y función por función con los dispositivos TTL. Esto hace posibles remplazar algunos circuitos TTL por un diseño equivalente CMOS. La serie 74HC son los CMOS de alta velocidad, tienen un aumento de 10 veces la velocidad de conmutación. La serie 74HCT es también de alta velocidad, y también es compatible en lo que respecta a los voltajes con los dispositivos TTL.

Los voltajes de alimentación en la familia CMOS tiene un rango muy amplio, estos valores van de 3 a 15 V para los 4000 y los 74C. De 2 a 6 V para los 74HC y 74HCT.



Por lo tanto los margenes de ruido se pueden determinar a partir de la tabla anterior y tenemos que es de 1.5 V. Esto es mucho mejor que los TTL ya que los CMOS pueden ser utlizados en medios con mucho más ruido. Los margenes de ruido pueden hacerse todavía mejores si aumentamos el valor de VDD ya que es un porcentaje de este.
En lo que a la disipación de potencia concierne tenemos un consumo de potencia de sólo 2.5 nW cuando VDD = 5 V y cuando VDD = 10 V la potencia consumida aumenta a sólo 10 nW.

Sin embargo tenemos que la disipación de potencia sera baja mientras estemos trabajando con corriente directa. La potencia crece en proporción con la frecuencia. Una compuerta CMOS tiene la misma potencia de disipación en promedio con un 74LS en frecuencia alrededor de 2 a 3 Mhz

 .

Hay otras características muy importante que tenemos que considerar siempre, las entradas CMOS nunca deben dejarse desconectadas, todas tienen que estar conectadas a un nivel fijo de voltaje, esto es por que los CMOS son, al igual que los MOS muy susceptibles a cargas electrostáticas y ruido que podrían danar los dispositivos



Niveles de la familia logica CMOS contra la familia logica TTl



















Diferencias de TTL con CMOS



Bibliografia
